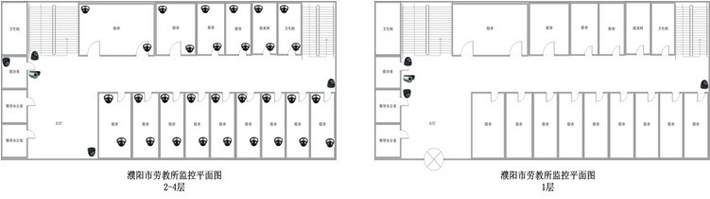

宿舍楼：每间宿舍安装网络红外小半球，摄像机具备隐蔽、防爆、低照度功能，楼层过道安装网络红外海螺半球和网络红外枪机，防止在灯光照度不理想或者是照明设施损坏时进行夜视成像。每个监控点位根据室内监控范围的大小选择合适的镜头，一般我们推荐选择2.8-4mm范围内的定焦镜头摄像机，摄像机自带低照度感红外功能。

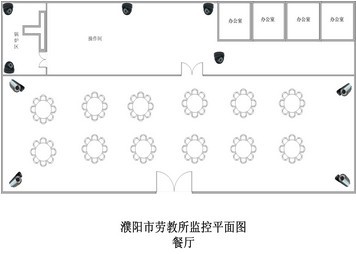

食堂：需要重点监控，食堂常常是是人群聚集较多的区域，因此对食堂全范围无盲区监控是很有必要的，我们设计在食堂四角安装网络红外枪机进行监控，摄像机采用室外IP66防护等级，防止食堂内多蒸汽、高温等恶劣环境影响摄像机工作。

其他需求
　　室外区域：对于建筑物外面其他区域采用区域覆盖形式进行监控，要求满足大范围全向监视。
　　周界围墙墙及大门：对围墙内外以及重要出入大门都必须进行监控。
　　所有室外摄像机满足低照度、高清晰度、宽动态功能。
　　报警系统：对监墙四周安装周界防范报警系统。
　　应急对讲系统：各监室内在发生紧急事件时能够进行紧急求救和呼叫。
　　广播系统：建立一套完善的广播系统，实现收听广播和对在押人员的集中教育功能。
　　集中联网：通过网络集中管理所有视频监控设备，并且可以通过网络和上一级部门进行对接，使相关部门领导能够远程查看康复中心各区域的状况。
　　监控系统室内走线全采用暗敷、并对终端设备如摄像机等进行特殊处理。
2.2 设计原则
　　本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
先进性与适用性
　　系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
经济性与实用性
　　充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
可靠性与安全性
　　系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
开放性
　　以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可实现远程控制。
可扩充性
　　系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
追求最优化的系统设备配置
　　在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
保留足够的扩展容量
　　该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
提高监管力度与综合管理水平
　　本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
2.3 总体设计

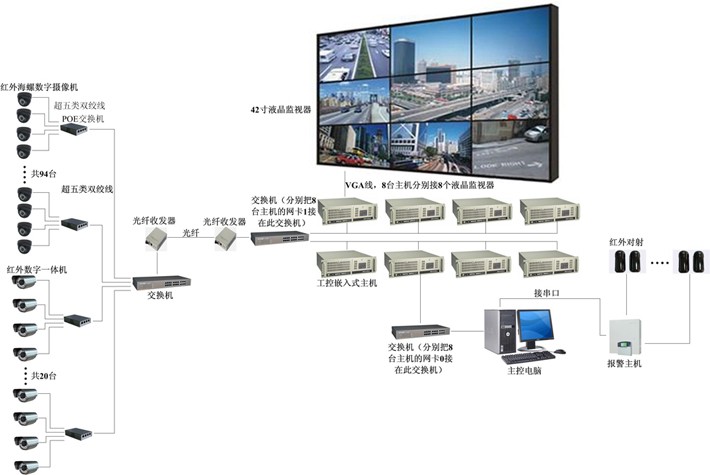

数字百万高清监狱监控系统图

此监控系统组成部门如下：
　　前端：在每个监控点安装百万高清数字摄像机，根据监控环境的不同选用红外枪机、红外半球等不同的机型。
　　传输：根据摄像机到监控中心的距离选择传输方式，距离近的（400米以内）通过网线和交换机级联进入监控中心，距离较远的通过网线和交换机级联再加主干光纤和光纤收发器进入监控中心。
　　监控中心：监控中心主要由四部分组成，机房交换机，DVR主机、电视墙、管理主机。前端所有摄像机的信号都接入机房交换机，每台DVR主机也接入交换机，每台主机显示16路图像，通过VGA信号连接液晶电视机或者监视器，除了和DVR主机相连的液晶电视外，还可增加电视机的数量（例如再加液晶拼接屏），这些电视机通过高清解码盒接入机房交换机（每台电视机配一个解码盒）。录像资料保存在每台DVR主机中，根据录像时间需要挂载不同大小的硬盘或是磁盘柜。监控中心所有的操作通过管理主机来实现，包括图像预览、画面切换上墙、查看主机录像，还可以根据需要实现报警联动的功能。监控中心的每台DVR主机通过交换机接入Internet，远程用户（例如上级领导）可通过客户端进行图像预览、抓拍、调用录像等操作（根据不同用户设置不同的权限）。
三、系统优势及特点
　　数字百万高清监控系统不仅功能强大，在性能上也超过常规的模拟视频监控系统。本系统优势主要表现在以下几方面：
　　高品质的图像质量：所有摄像机均是百万高清数字摄像机，分辨率达到1280×720，每秒25帧数全实时，图像清晰自然，网络延时短（平均在0.2秒以内），且低照性能优越（0.05Lux），提供丰富的曝光模式选择，以适用于各种复杂的监控环境；
　　施工维护低难度、低成本：不需敷设大量的视频电缆、电源线和采用特定的传输设备（例如光端机），本系统采用总线分布式的组网方式，施工简单，所需传输设备成本低（例如交换机、光纤收发器），且利于日后的维护；
　　系统结构灵活，可扩容性、升级性强：采用标准的组网方式，支持IP单播、组播功能。采用模块化设计，无论前端扩容和中心扩容都可以充分利用前期资源，降低扩容投入成本。前端摄像机和中心管理软件均支持本地升级，无需硬件改动便可实现系统功能的升级。
　　易操作性：监控中心系统管理软件的操作平台是Windows XP中文版，控制界面为图形方式，界面友好，用户可以非常迅速地熟悉操作软件。
　　自主开发：系统的核心硬件设备和管理软件均属自主开发，能够及时提供良好的售后服务，响应用户的特殊需求，针对用户的要求进行功能方面的量身定做（例如报警联动、流媒体服务器）。
