一、系统概述
随着现代化城市住宅小区制度在我国的普及和深化发展，小区的信息化建设不断深入，各小区特别是大中型城市小区都加快了信息网络平台的建设，小区系统正逐步转向利用网络和计算机集中管理信息的新阶段。
为了更好的保护财产及小区的安全, 根据小区用户实际的监控需要，一般都会在小区周边、大门、住宅、仓库、机房、停车场等重点部位安装摄像机。小区监控系统往往将视频监控,实时监视,多画面分割显示,云台控制等功能有机结合，同时监控主机自动将报警画面及录像纪录，做到报警联动，有助于及时处理警情，保护小区财产和工作人员的安全，最大程度的防范各种入侵，提高了保卫人员的工作效率以及处理各种突发事件的反应速度，给管理人员提供一个良好的工作环境，确保整个小区的安全。
在现代化城市住宅小区中实施视频监控系统中，除了正常的视频监控需求之外，一般还应满足以下功能：
◆24小时实时监控和录像
◆小区出入口车辆信息记录查询
◆小区周边围墙防范
◆监控录像和防盗报警的有效联动
◆可扩展性以及良好的操作性
为进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的生产与生活环境，并根据各种不同客户需要，从小区的具体实际出发，小区视频监控系统应做到配置合理，技术先进，性价比高，实用可靠。本方案根据小区提供的相关文件以及客户的实际需求，参照有关国家标准和行业标准，并结合我公司从事过的多个小区所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
二、系统设计
众所周知，视频监控系统的发展大致经历了三个阶段。在2000年以前，主要是以模拟设备为主，含摄像机和磁带录像机的全模拟电视监控系统，称为第一代模拟监控系统；2000年以后到现在，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和压缩处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，由于传输依旧采用传统的模拟视频电缆，所以就叫着第二代半模拟半数字本地视频监控系统。从2004年开始，随着网络带宽的提高和成本的降低、硬盘容量的加大和中心存储成本的降低，以及各种实用视频处理技术的出现，视频监控步入了全数字化的网络时代，由于它从摄像机或网络视频服务器下来就直接进入网络，而且依靠强大的平台软件实施管理，所以称为第三代全网络视频监控管理系统，但第三代网络视频监控还是摆脱不了清晰度的限制。
随着技术不断的发展更新，时值今日，正当网络监控引领整个监控行业的深刻变革时，高清网络视频监控也同时吹响了号角。在安防监控行业领域里，百万像素乃至两百万像素分辨率的纯数字网络摄像机的诞生标志着高清监控时代的真正来临。为了推动高清数字视频监控在重要安防领域的应用，下面将和大家一起讨论高清网络数字摄像机在小区视频监控系统中的实际应用。
数字百万高清监控系统是基于网络的全数字视频监控系统产品，完全克服了传统的模拟监控系统的种种缺陷，画质清晰操作维护简洁，并且在功能和性能上更胜一筹。本系统主要利用最新的计算机处理技术，将前端数字摄像机的音视频数字信号通过网络传输到监控中心，在监控中心统一显示管理并做高清录像。

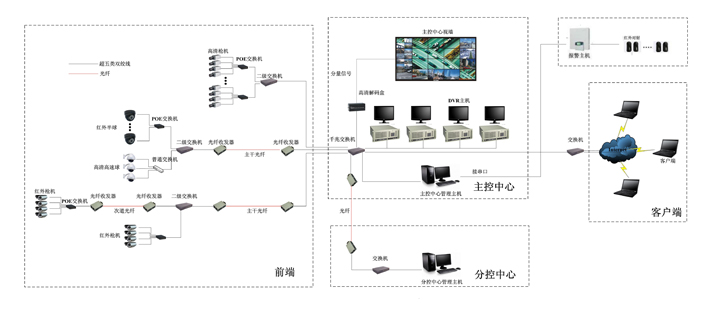

监控系统结构图如下：
数字百万高清小区监控系统图（详细大图见附件）
此监控系统组成部门如下：
前端：在每个监控点安装百万高清数字摄像机，根据监控环境的不同选用普通枪机、红外枪机、红外半球和高速球等不同的机型。
传输：根据摄像机到监控中心的距离选择传输方式，距离近的（400米以内）通过网线和交换机级联进入监控中心，距离较远的通过网线和交换机级联再加主干光纤和光纤收发器进入监控中心。
监控中心：监控中心主要由四部分组成，机房交换机，DVR主机、电视墙、管理主机。
分控中心：分控中心由管理主机，显示设备组成。
客户端：客户端主机通客户端软件对摄像机进行访问，最大支持36路同屏显示。
前端所有摄像机的信号都接入机房交换机，每台DVR主机也接入交换机，每台主机显示16路图像，通过VGA信号连接液晶电视机或者监视器，除了和DVR主机相连的液晶电视外，还可增加电视机的数量（例如再加液晶拼接屏），这些电视机通过高清解码盒接入机房交换机（每台电视机配一个解码盒）。录像资料保存在每台DVR主机中，根据录像时间需要挂载不同大小的硬盘或是磁盘柜。监控中心所有的操作通过管理主机来实现，包括图像预览、画面切换上墙、查看主机录像，还可以根据需要实现报警联动的功能。监控中心的每台DVR主机通过交换机接入Internet，远程用户（例如上级领导）可通过客户端进行图像预览、抓拍、调用录像等操作（根据不同用户设置不同的权限）。
三、系统优势及特点
数字百万高清监控系统不仅功能强大，在性能上也超过常规的模拟视频监控系统。本系统优势主要表现在以下几方面：
高品质的图像质量：所有摄像机均是百万高清数字摄像机，分辨率达到1280×720，每秒25帧数全实时，图像清晰自然，网络延时短（平均在0.2秒以内），且低照性能优越（0.05Lux），提供丰富的曝光模式选择，以适用于各种复杂的监控环境；
施工维护低难度、低成本：不需敷设大量的视频电缆、电源线和采用特定的传输设备（例如光端机），本系统采用总线分布式的组网方式，施工简单，所需传输设备成本低（例如交换机、光纤收发器），且利于日后的维护；
系统结构灵活，可扩容性、升级性强：采用标准的组网方式，支持IP单播、组播功能。采用模块化设计，无论前端扩容和中心扩容都可以充分利用前期资源，降低扩容投入成本。前端摄像机和中心管理软件均支持本地升级，无需硬件改动便可实现系统功能的升级。
易操作性：监控中心系统管理软件的操作平台是Windows XP中文版，控制界面为图形方式，界面友好，用户可以非常迅速地熟悉操作软件。
自主开发：系统的核心硬件设备和管理软件均属自主开发，能够及时提供良好的售后服务，响应用户的特殊需求，针对用户的要求进行功能方面的量身定做（例如报警联动、流媒体服务器）。
